小题大做之双耳TWS耳机生产工艺流程
2020-07-31

     凯发k8一触即发熟悉的TWS耳机都是非常小巧的,装在充电盒里整体鸡蛋大小又或者是化妆盒大小,但是别看它小,它的生产工艺非常复杂,一共涉及30个制造工艺和12道测试工序,堪称“大做”!下面就让小编分步骤介绍一下吧。

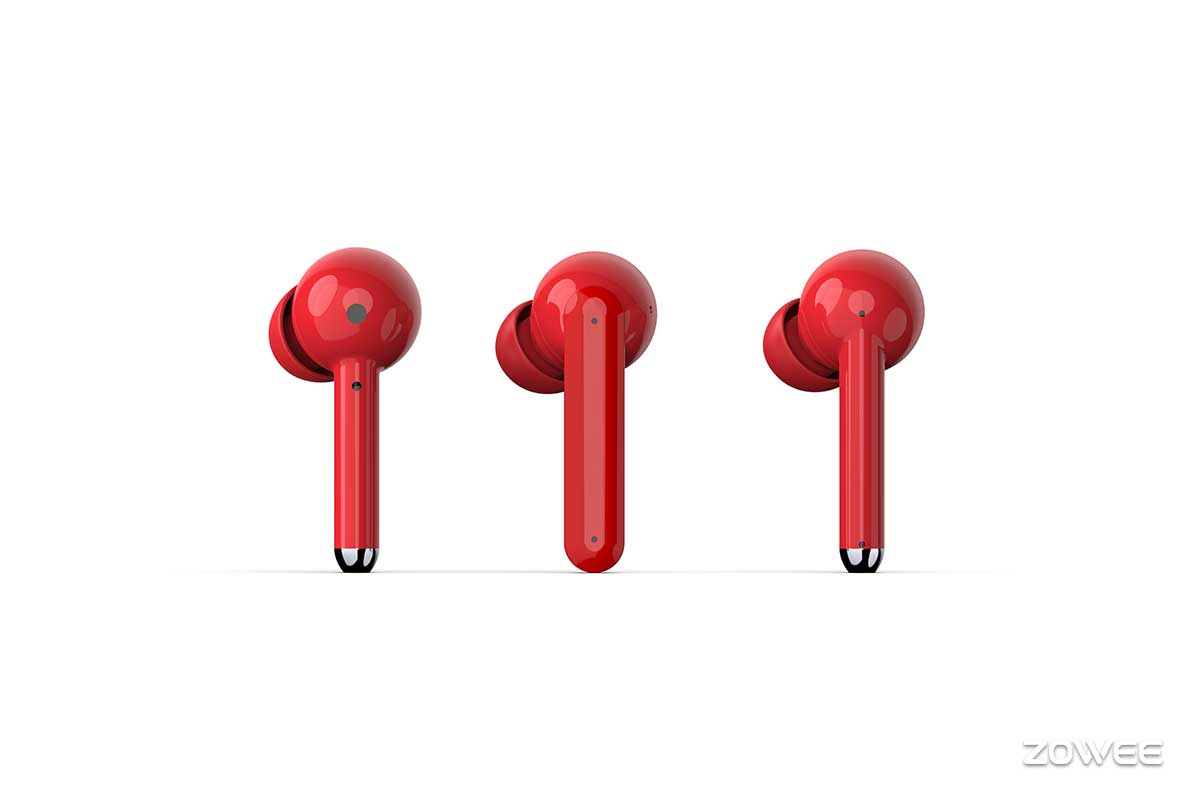

 凯发k8一触即发科技TWS耳机

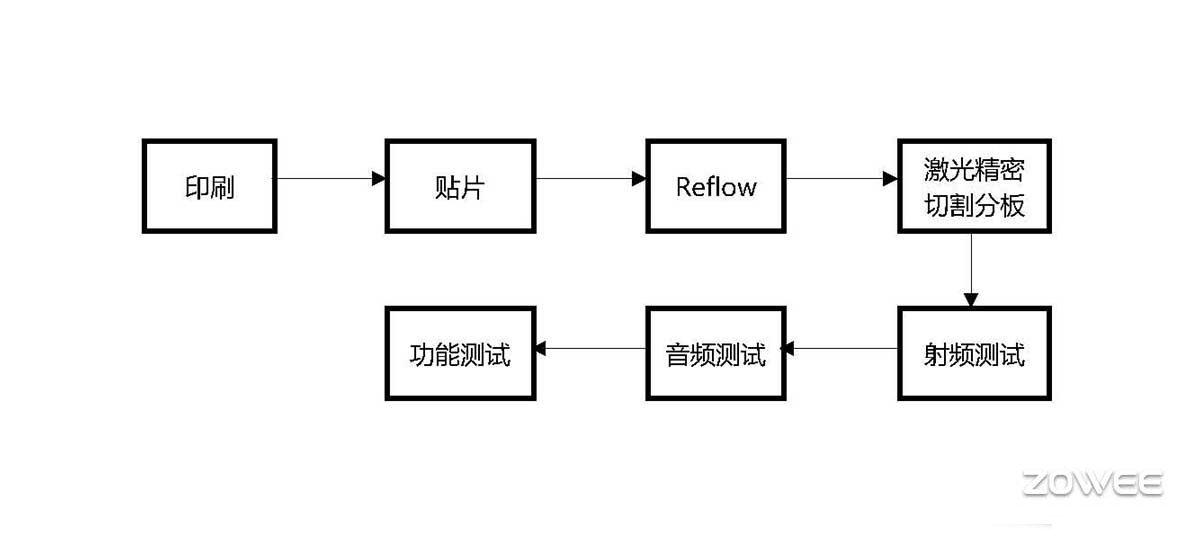

1. SMT
     从PCB的印刷,贴片,回流焊,分板到测试。

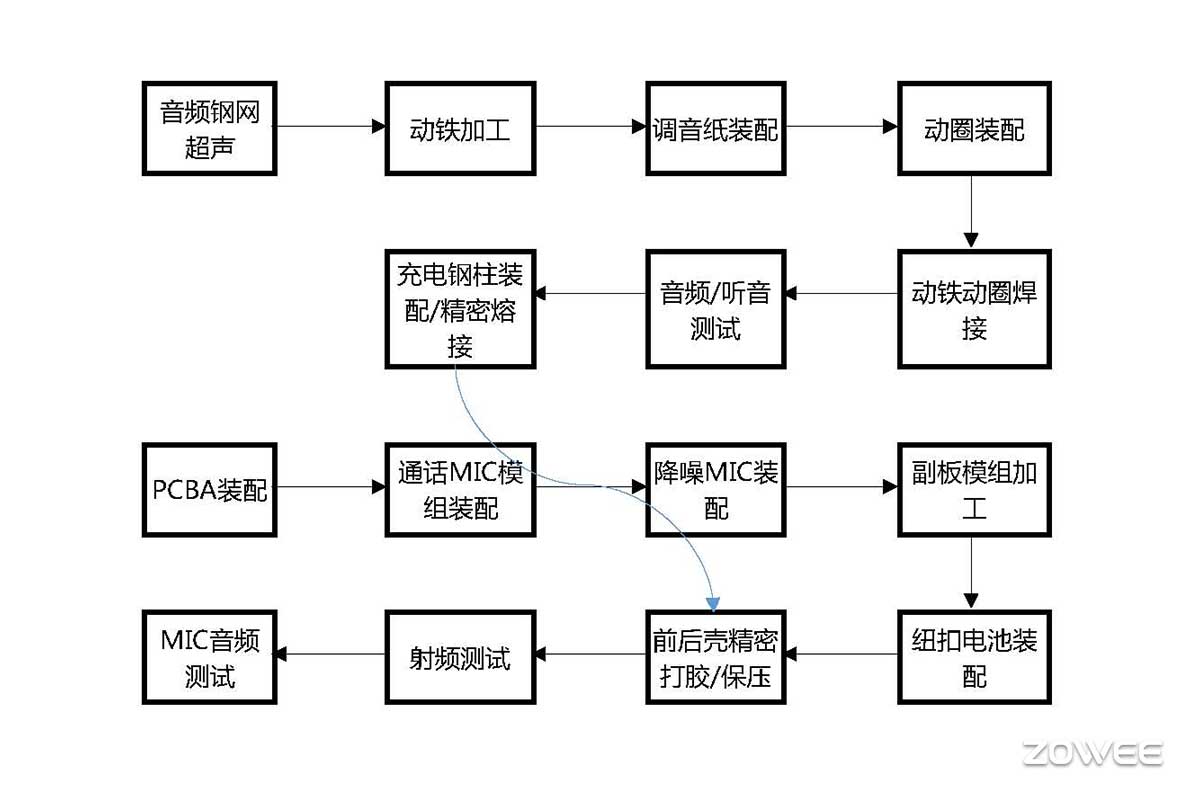

2. 左右耳装配测试
      从PCBA的装配,模组装配,动铁动圈,副板模组,纽扣电池装配,前后壳打胶到射频和音频测试,左右耳同步进行。

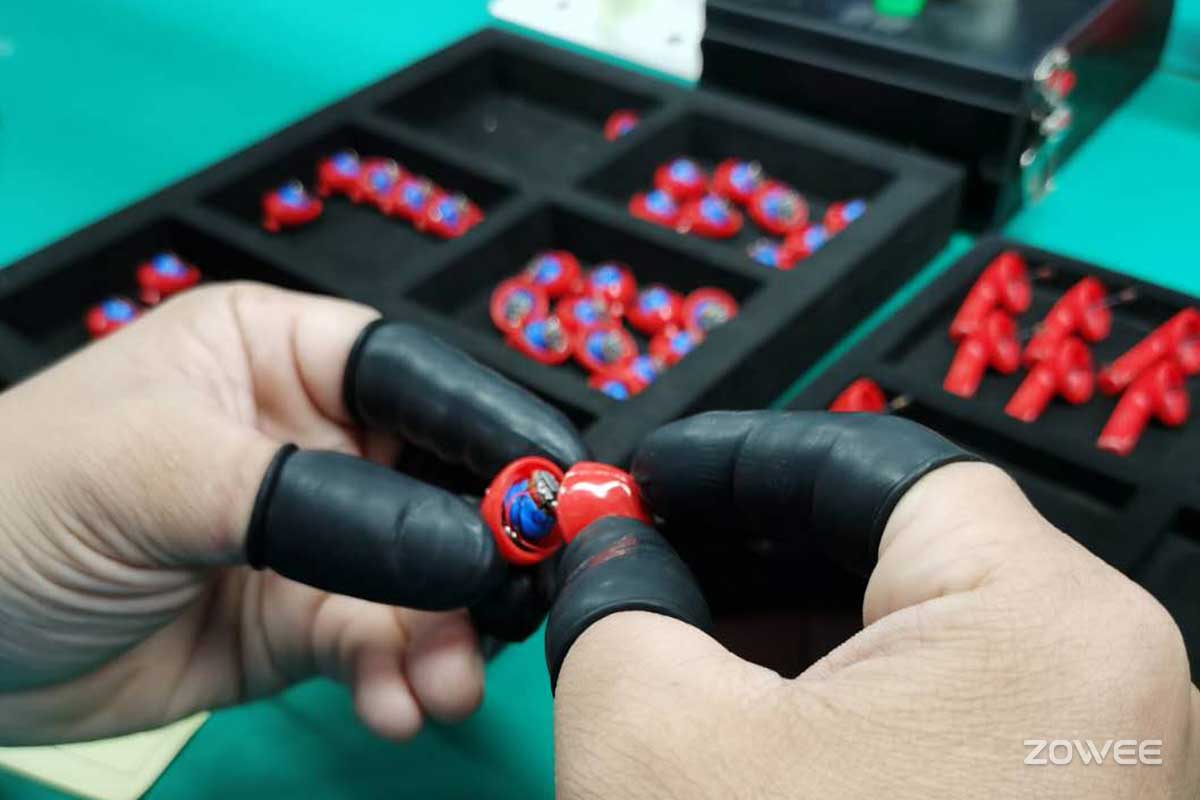

凯发k8一触即发科技TWS耳机组装线

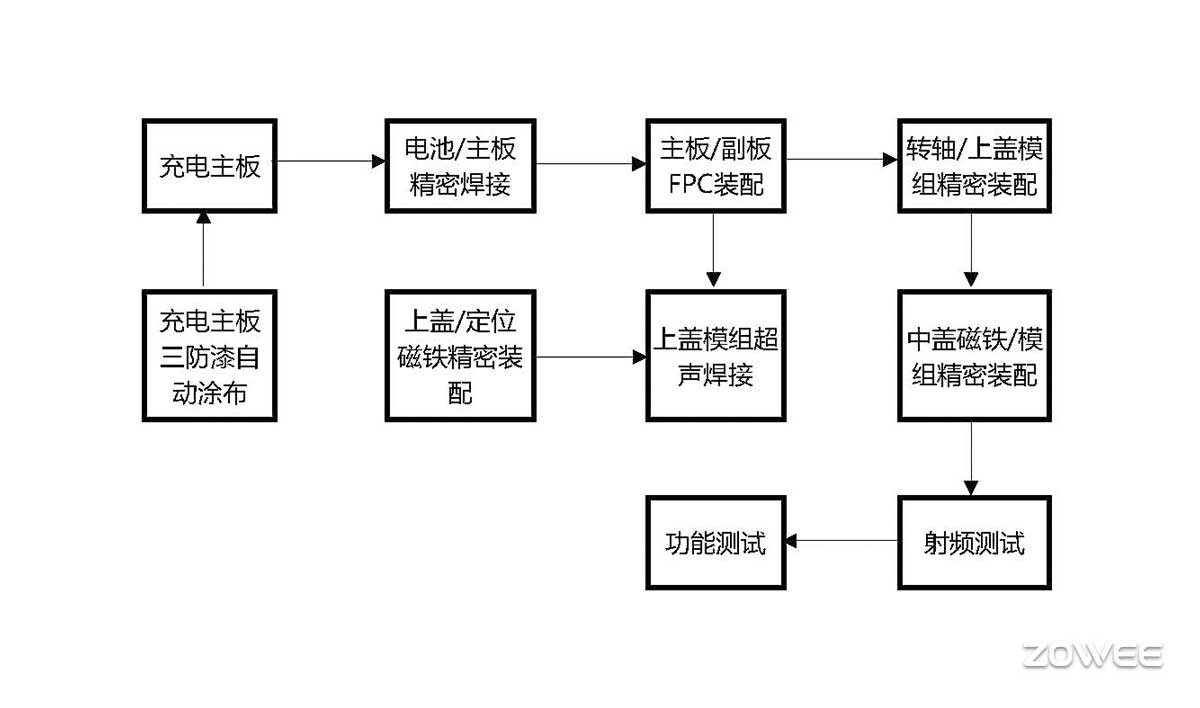

3. 充电盒耳装配测试
     从充电主板三防漆涂布,焊接、主板/副板FPC装配,上盖/转抽装配,中盖装配,射频测试和音频测试。









凯发k8一触即发科技TWS耳机装配线

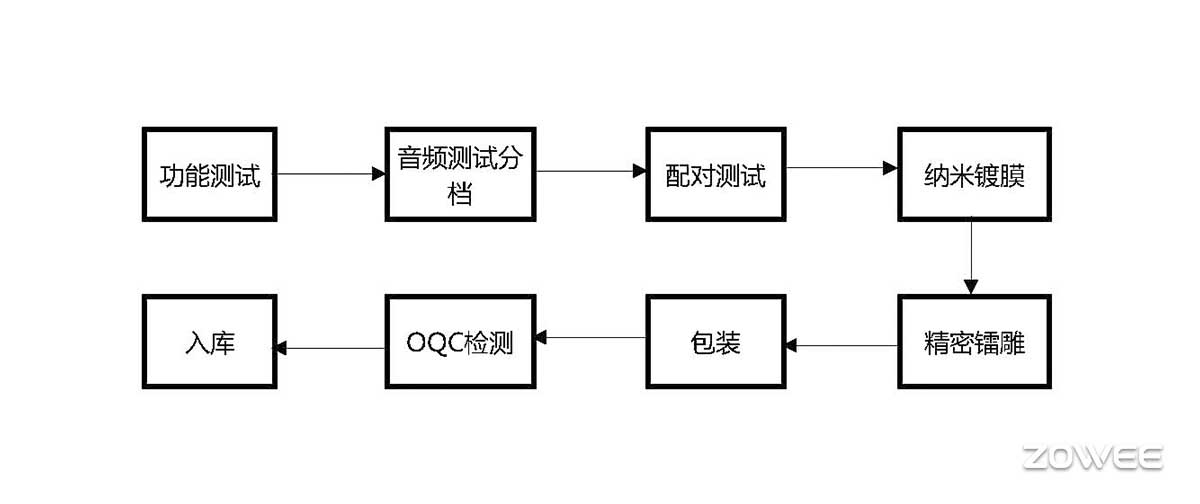

4. 整装测试出货
     耳机和充电盒都装配好后进行功能测试,音频测试分档,配对测试,镀膜,镭雕,包装,OQC检测,然后入库完成整个生产。

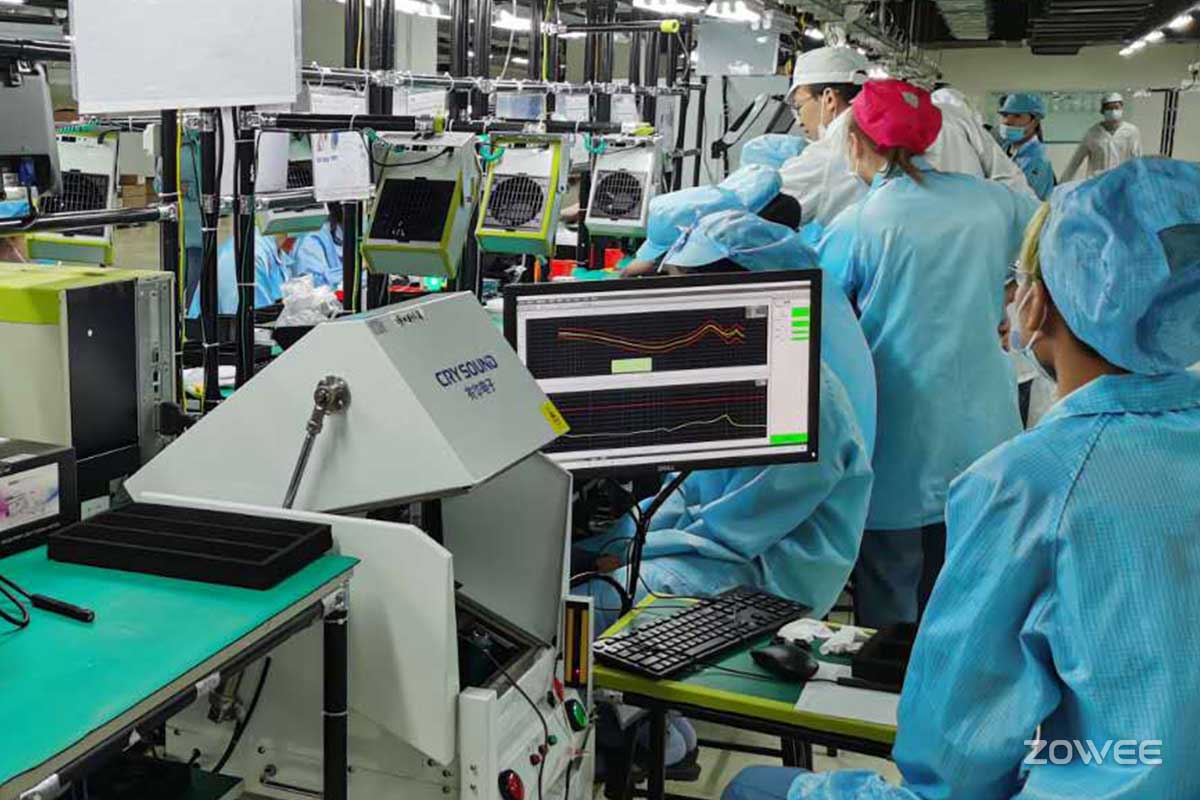

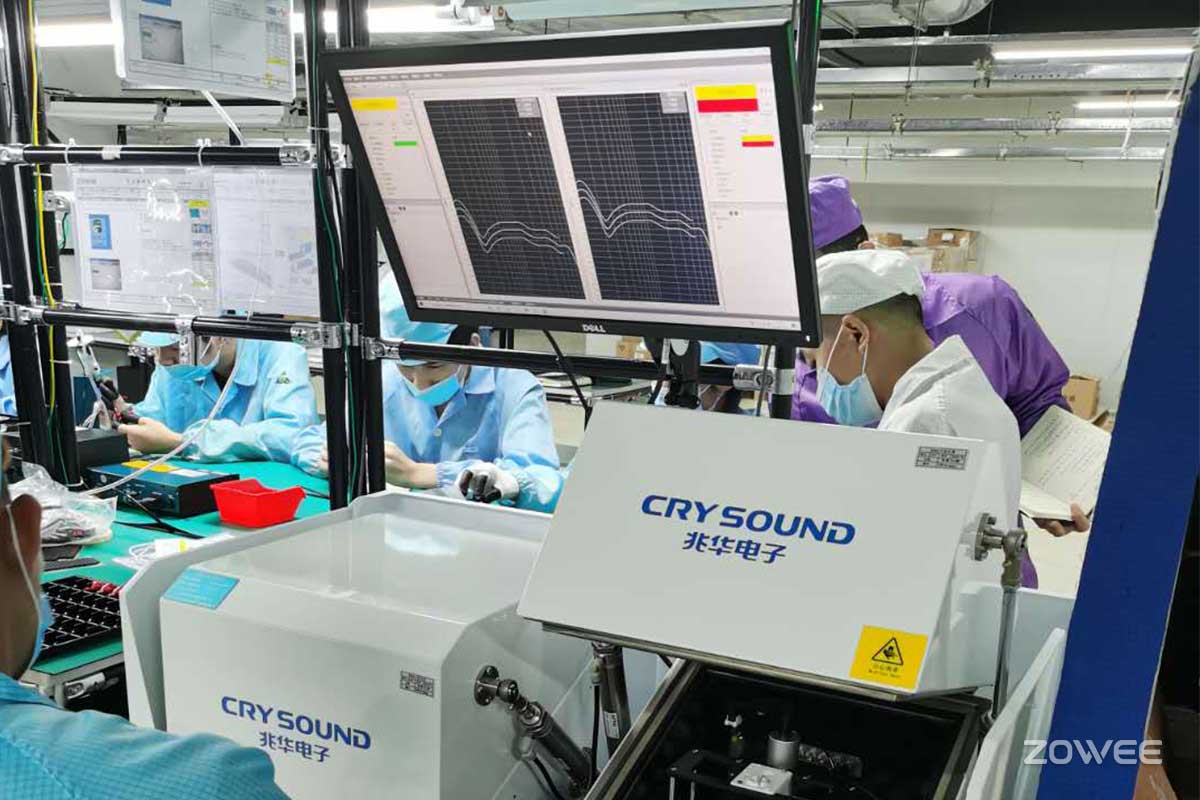

凯发k8一触即发科技TWS耳机音频测试


     凯发k8一触即发科技专注于消费类智能硬件的研发、设计、制造及解决方案提供,公司拥有资深的研发团队,高自动化生产基地和成熟的供应链体系,可为品牌提供全方位的TWS耳机JDM/ODM/OEM服务。更多产品信息及业务咨询,请联系凯发k8一触即发科技TWS耳机业务专用邮箱:ZoweeTWS@xnrtnm.com 感谢您的关注!
